Návrhy a základní konstrukce
Naše firma nabízí téměř celý sortiment pevných plošných spojů. V naší nabídce je široké spektrum základních tlouštěk laminátu a měděné fólie, různé barvy nepájivé masky a potisku, několik možností povrchových úprav. Vše lze víceméně libovolně kombinovat. Pro stavbu vícevrstvých DPS všeobecně platí, že mezi jednotlivými vrstvami musí být minimálně dva lepící listy (prepregy). Výjimkou jsou speciální stavby, hybridní DPS nebo HDI plošné spoje. Tyto skladby vždy konzultujte s technikem výroby. Pokud nemáte na výrobek speciální požadavky nebo nezadáte přesnou technickou specifikaci, rozumí se základním provedením toto :
- základní materiál FR4 ISOLA DE104 1,5mm ( pro vícevrstvé DPS ISOLA IS400 )
- základní měď 18µm ( + nakovení cca 20µm )
- zelená nepájivá maska
- bílý servisní potisk
- povrchová úprava H.A.S.L. ( nebo v případě jemných SMD chemické zlacení )
- frézování nebo drážkování obrysu

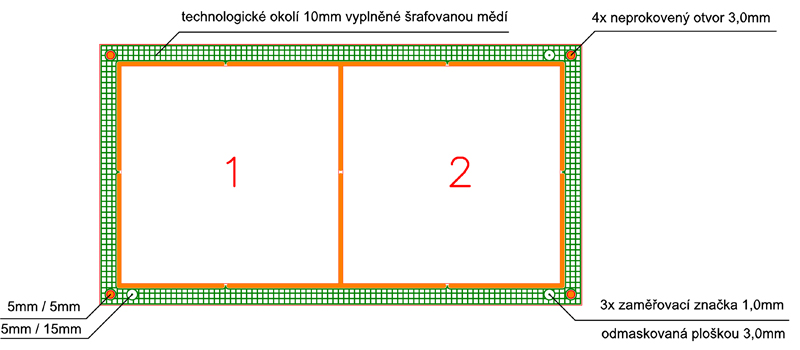

Pokud je zadána panelizace motivů pro hromadné osazování a není zákazníkem přesně zadána specifikace technologického okolí, bude vyrobeno podle návrhu na obrázku :
základní stavby vícevrstvých plošných spojů :
|
2-vrstvý plošný spoj, tloušťka 1,5mm, finální tloušťka Cu fólie 35µm |

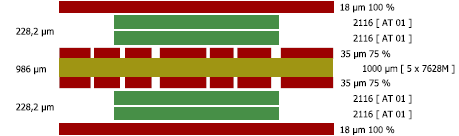

4-vrstvý plošný spoj, tloušťka 1,5mm, finální tloušťka Cu fólie 35µm
|

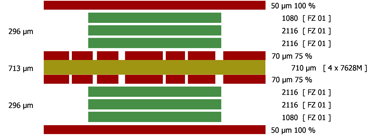

4-vrstvý plošný spoj, tloušťka 1,5mm, finální tloušťka Cu fólie 70µm
|

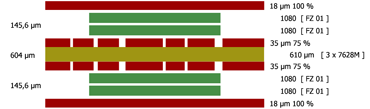

4-vrstvý plošný spoj, tloušťka 1,0mm, finální tloušťka Cu fólie 35µm
|

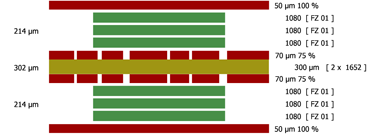

4-vrstvý plošný spoj, tloušťka 1,0mm, finální tloušťka Cu fólie 70µm
|

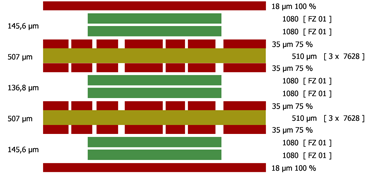

6-vrstvý plošný spoj, tloušťka 1,5mm, finální tloušťka Cu fólie 35µm
|
6-vrstvý plošný spoj, tloušťka 1,5mm, finální tloušťka Cu fólie 70µm
|
6-vrstvý plošný spoj, tloušťka 1,0mm, finální tloušťka Cu fólie 35µm
|

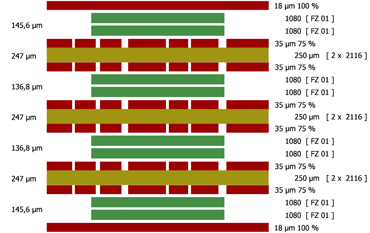

8-vrstvý plošný spoj, tloušťka 1,5mm, finální tloušťka Cu fólie 35µm
|

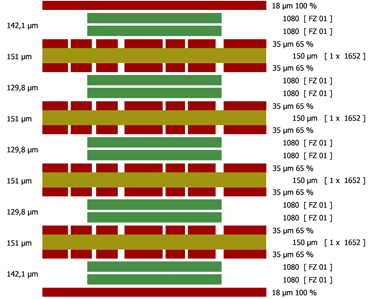

10-vrstvý plošný spoj, tloušťka 1,6mm, finální tloušťka Cu fólie 35µm
|

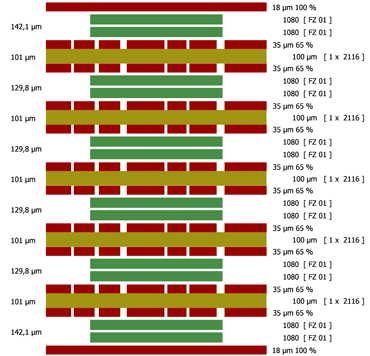

12-vrstvý plošný spoj, tloušťka 1,6mm, finální tloušťka Cu fólie 35µm
|
